ツーショット成形

ツーショット射出成形--は、マルチ{2}}ショットまたはダブル-射出成形-とも呼ばれ、2 つの異なる材料を 1 つのサイクルで一緒に成形する特殊なオーバーモールド プロセスです。この技術には通常、外観、グリップ、人間工学、耐環境性、または衝撃強度を向上させるために、熱可塑性エラストマー (TPE) などの二次材料を硬質プラスチック基板に接着することが含まれます。

ツーショット射出成形--は、2- 成形、2K 成形、マルチ-または多層射出成形-とも呼ばれ、単一の製造サイクルで多層、多色、または多{8}}材料の部品を製造するために使用される高度な射出成形プロセスです。この方法では、二次組立やオーバーモールドのステップを排除することで生産を合理化し、その結果、費用対効果が高く、効率的で高品質な完成品が得られます。-

材料間の強力な結合を確保するには、使用する 2 つの樹脂が化学的に適合する必要があります。適切な材料の組み合わせにより、追加の接着剤や留め具を必要とせずに、成形中に層間の優れた接着が可能になります。

ツーショット成形プロセスにより、最終製品の美しさ（色と仕上げ）、触感、機能的性能が向上します。また、幅広い設計の柔軟性も提供し、特定のユーザーの好みやアプリケーション要件に合わせてカスタマイズされたソリューションを実現します。

2 ショット成形には、特殊な 2 ショット射出成形機と精密に設計された金型の使用が必要です。-金型の設計では、適切な接合と構造的完全性を確保するために、両方の材料の流動挙動、冷却特性、凝固特性を考慮する必要があります。

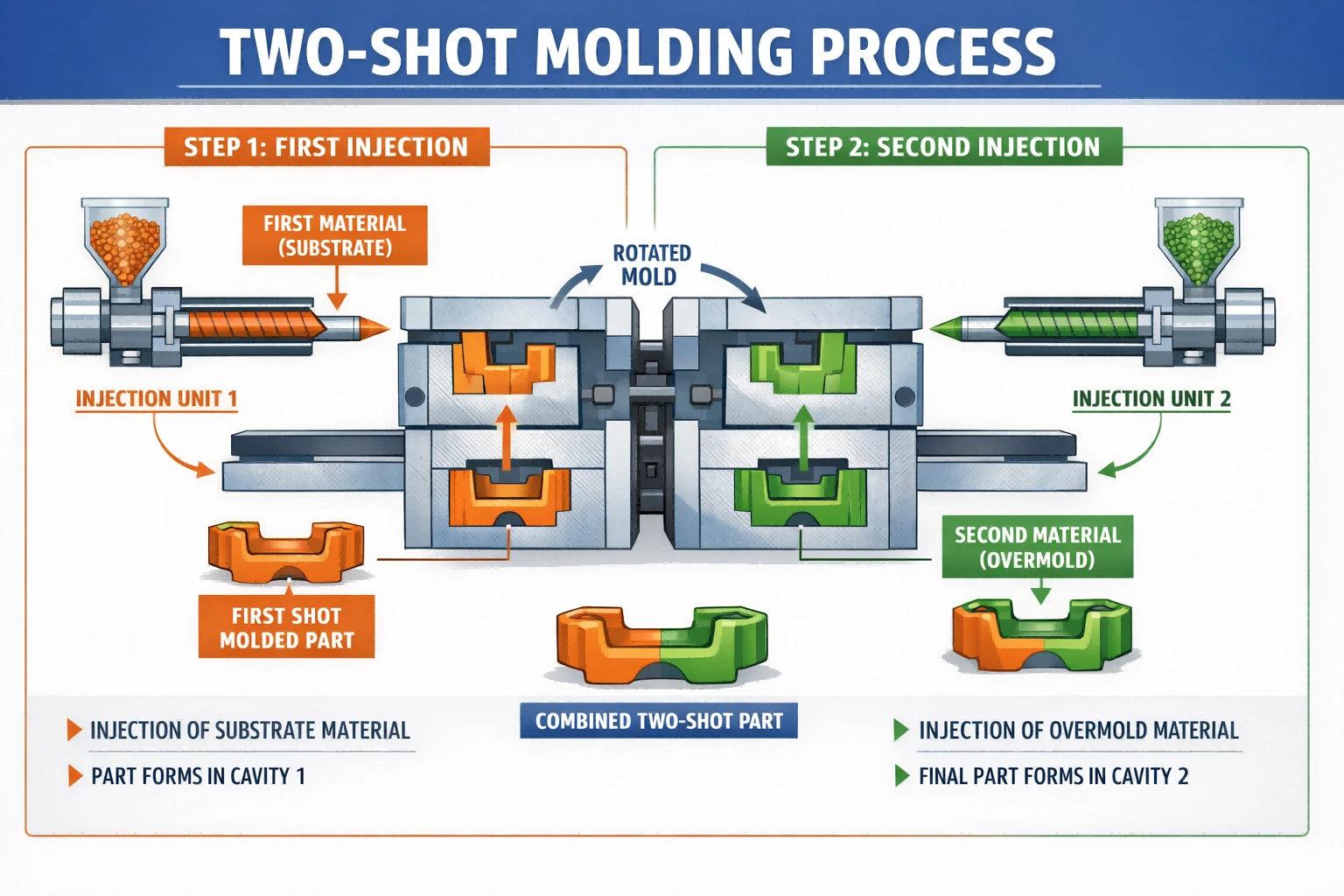

1. 最初の注射

このプロセスは、射出ユニットの 1 つを介して最初の材料を金型に射出することから始まります。これは製品のベース層またはコアを形成します。このステップの後、部分的に成形されたコンポーネントは金型内に残るか、次の段階のために再配置されます。

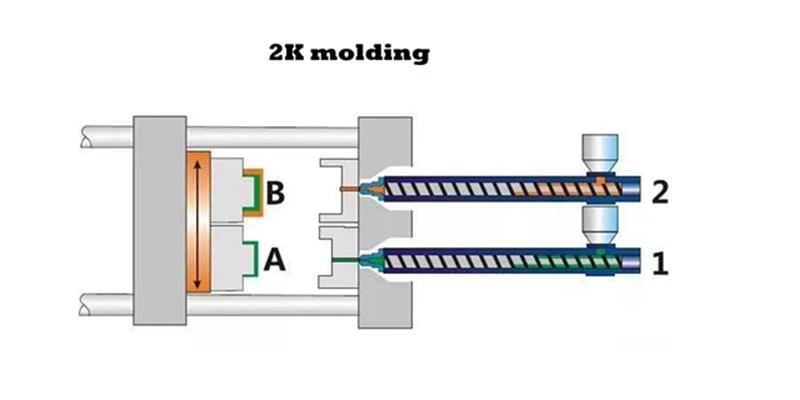

2. 金型の回転または移動

機械の設計に応じて、金型またはコンポーネントは回転するか横に移動して、2 番目の射出ステーションと位置を合わせます。このステップは、ほとんどの 2 ショット成形システムで自動化されており、シームレスな位置合わせにとって重要です。{1}

3. 2回目の注入

最初の材料が十分に固化して配置されると、別の射出ユニットを通じて 2 番目の材料が射出されます。この層は最初の材料と結合して部品が完成します。接着プロセスでは、化学的および機械的接着を確実にするために、正確な温度、圧力、およびタイミング制御が必要です。

4. 冷却固化

どちらの材料も金型内で冷却して固化する必要があります。この段階は、寸法精度と材料間の強力な結合を達成するために不可欠です。-適切な冷却システム設計により、均一な温度分布と制御された収縮が保証されます。

5. 型開きと取り出し

完全に固化した後、金型が開き、完成した 2 つの材料コンポーネントが取り出されます。-その結果、統合された機能、色、または材料を備えた高品質で多機能な部品が得られます。-

1. 費用対効果-

ツーショット射出成形では、組み立て、溶接、接着などの二次プロセスが不要になり、全体の製造コストが削減されます。{0}

複雑な組み立て工具は不要

生産ステップの削減により、人件費とサイクル タイムが削減されました =

材料廃棄物の削減と部品番号の削減

2. 製品品質の向上

ツーショット成形により、熱可塑性プラスチック製品の外観、性能、耐久性が大幅に向上します。{0}

見た目の美しさの向上: 複数の色やテクスチャを使用して、視覚的に魅力的で高級感のある製品を作成します。{0}}

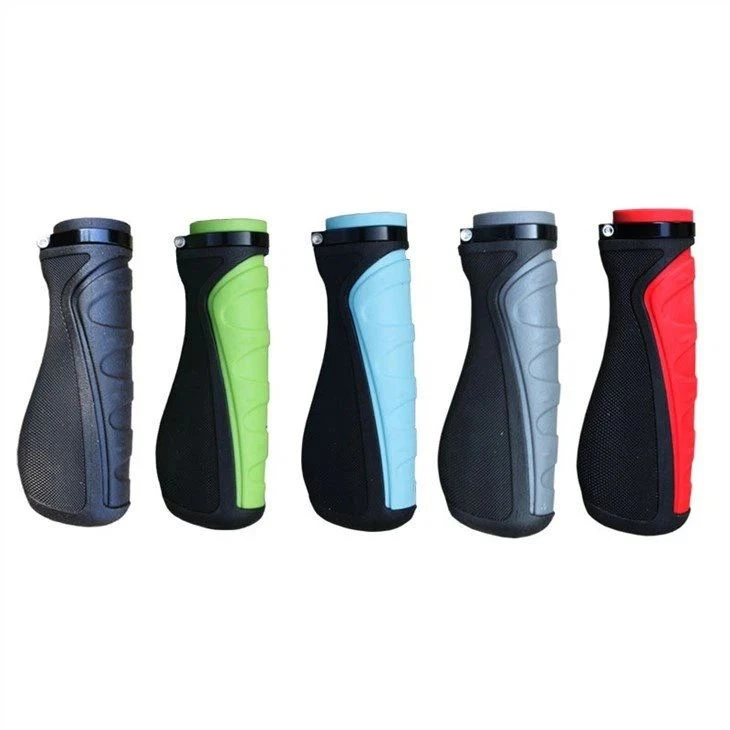

改良された人間工学: ソフトタッチの表面により、-グリップ力とユーザーの快適性が向上し、-工具、医療機器、携帯用電子機器に最適です。

優れたシール性: TPE やシリコンなどのゴム-のような素材は密閉性を高め、防水や防塵の用途に役立ちます。

硬質-軟質素材の組み合わせ: 構造強度とユーザーの快適性の両方を実現するために、柔らかいオーバーレイを備えた剛性構造が可能になります。

位置ずれの低減: 両方の材料が同じツールで成形されるため、部品の位置合わせは従来のオーバーモールディングよりも正確です。

より複雑な設計: 単一材料の成形では不可能な複雑な形状と機能コンポーネントの統合が可能になります。-

より強力な材料結合: 材料間に化学的および機械的結合を生成し、製品の耐久性とライフサイクルを向上させます。

3. デザインの多様性

ツーショット射出成形は汎用性が高く、幅広い材料と用途をサポートしています。{0}

互換性のある材料の組み合わせ：TPEとPP、ナイロンとTPE、ハード/ソフトナイロン、シリコーンと熱可塑性プラスチックなど。

マルチカラーとマルチテクスチャのオプション-と-：性能要件を維持しながら、設計者が自由に革新できるようにします。

該当する業界：自動車、医療、家電、工具、玩具、家庭用電化製品。

4. 効率的な複数コンポーネントの組み立て-

従来の成形と組み立てと比較して、ツーショット成形では生産が簡素化され、効率が向上します。{0}

部品の統合: 複数のコンポーネントを 1 つの成形部品に結合し、組み立て手順を排除し、部品数を削減します。

生産効率の向上: 1 台の機械と工具を使用して 2 つの材料を成形することで、= サイクルが短縮され、労力が軽減されます。

高精度と再現性: 1 つのツール内で 1 サイクルで成形されるため、安定した品質、より厳しい公差、より低い不合格率が保証されます。

機能統合を可能にする：複数の機能（グリップ、シール、構造など）を単一の部品に統合できます。

1. 材質の適合性

課題: 適切な接着を確保するには、使用する 2 つの材料が化学的および熱的に適合する必要があります。

影響: 相性の悪い材質を使用すると、使用中に接着力が弱くなったり、剥離したり、剥がれたりする可能性があります。

考慮事項: 材料の組み合わせはテストを通じて検証する必要があり、サプライヤーは互換性データ (例: TPE と PC または ABS) を提供する必要があります。

2. 設計の複雑さ

課題: ツーショット金型はシングルショット金型よりも大幅に複雑です。-

影響: 金型は、正確な位置合わせ、回転またはスライド機構、および材料ごとに個別のゲートを可能にする必要があります。

考慮事項: 設計者は、両方の材料の異なる収縮率、流動挙動、および冷却要求を考慮する必要があります。

3. 部品の品質管理

課題: プロセスの変動 (温度、射出速度、金型の位置合わせなど) が品質に影響を与える可能性があります。

影響: 潜在的な欠陥には、ショート ショット、フラッシュ、接着不良、反り、色ずれなどがあります。

考慮事項: 厳密なプロセス制御、高度な監視システム (圧力センサーなど)、および頻繁な品質検査が必要です。

4. 高い工具コスト

課題: ツーショット金型の設計と製造の初期コストは、シングルショット金型よりも大幅に高くなります。{0}{1}

影響: 特に少量生産の場合、設備投資が増加します。-

考慮事項: 投資収益率は、多くの場合、部品の統合と組み立て労力の削減による長期的な節約によって正当化されます。{0}

5. 生産時間の延長

課題: ツーショット成形には、金型の回転やキャビティ間の移動などの追加のプロセス ステップが必要となることがよくあります。

影響: 標準の射出成形と比較してサイクル時間がわずかに長くなり、スループットが低下する可能性があります。

考慮事項: 金型設計を最適化し (例: 回転プラテンや転写方法を使用)、効率的な機械を選択することで遅延を最小限に抑えることができます。
